【滑动开关】常用拨动开关接线图解

发表时间:2022-03-02 15:47作者:Poao来源:知乎网址:https://zhuanlan.zhihu.com/p/110140421

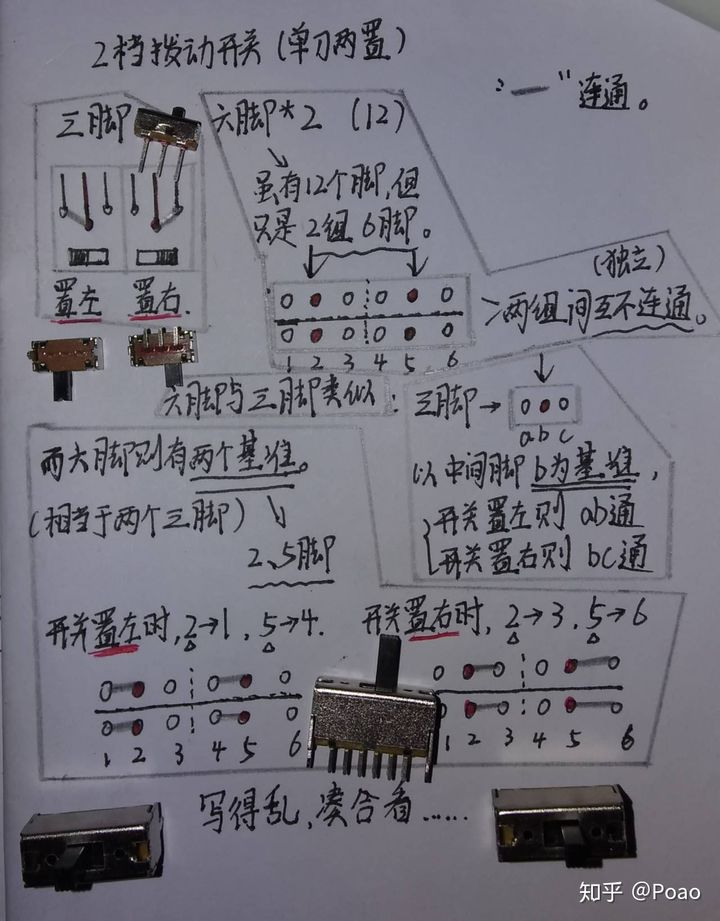

两档拨动开关(3脚、6脚)

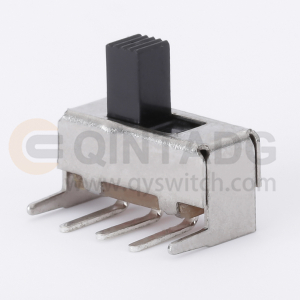

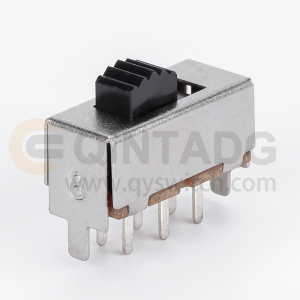

SS-12F23.jpg                                                SS-22F06.jpg

两档拨动开关内部结构就如同初中物理接触到的单刀双掷开关。只是根据用途等有不同的规格,多组的组合。

下图中12脚的拨动开关便是2*2*单刀双掷开关

基准引脚为中间的引脚。(2、5)

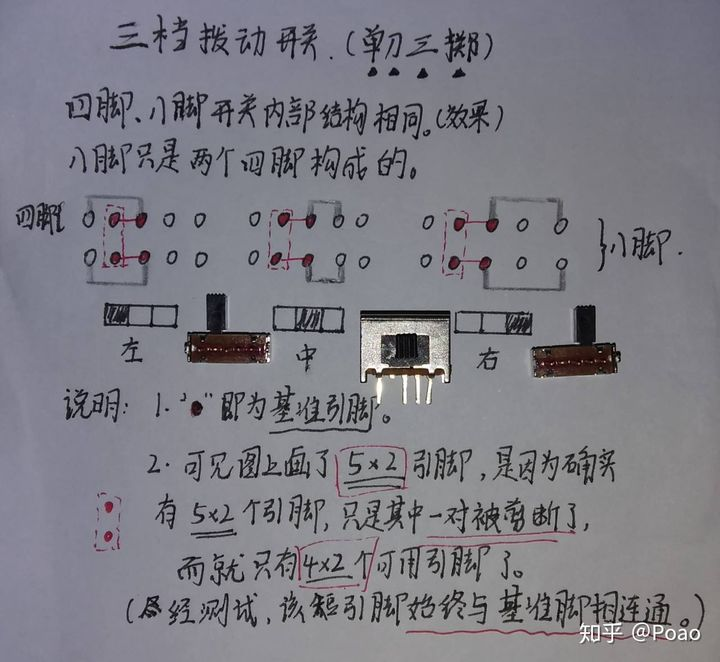

三档拨动开关(4、8

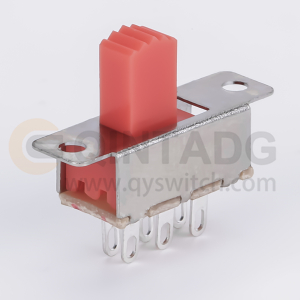

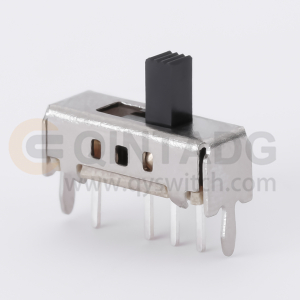

SS-13D01.jpg                                                  SK-23D02.jpg

与二档拨动开关类似三档拨动开关如同单刀三掷开关。而需注意,4脚拨动开关实物可见有5个脚,其中有一个脚好似被损坏了,但实际上这是正常的。(8脚对应10脚)基准引脚为第三个引脚(中间的引脚)。



其它多档拨动开关

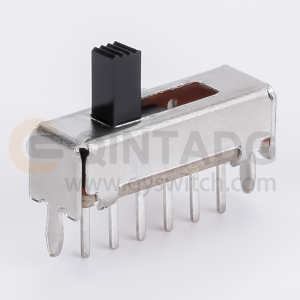

SS-12F15.jpg                                                        SS-22F32.jpgSK-24D02.jpg                                                        SS-14D01.jpg
