勤泰电子告诉你8位拨码开关使用方法

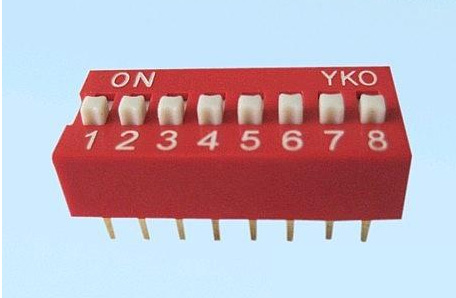

拨码开关通俗的说也就是一款能用手拨动的微型的开关，所以也通常叫指拨开关的也很多。拨码开关很多款型号，按照脚位来区分有直插式（DIP） 和贴片式（SMD）之分，按照拨动的方式来分有平拨跟侧拨之分，按照脚间距有2.54mm和1.27mm脚间距之分，按照颜色有黑色，红色，蓝色的区别。根据状态来说还有两态跟三态之分。根据位数来说正常是都是1-10位、12位等11个位数。其实细分下来，还有很多种。

　　每一个键对应的背面上下各有两个引脚，拨至ON一侧，这下面两个引脚接通；反之则断开。这四个键是独立的，相互没有关联。此类元件多用于二进制编码。

　　可以设接通为1；断开为0，则有：

　　0000

　　0001

　　0010

　　……

　　1110

　　1111

　　一共是16种编码

　这次我们主要聊聊8位拨码开关使用方法和电路设计

　8位拨码开关使用方法

　　一、主电路

　　从交流电网输入、直流输出的全过程，包括：

　　1、输入滤波器： 其作用是将电网存在的杂波过滤掉，同时也防止本机产生的杂波反馈到公共电网。

　　2、整流与滤波： 将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

　　3、逆变： 将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

　　4、输出整流与滤波： 根据负载需要，提供稳定可靠的直流电源。

　　二、控制电路

　　一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

　　三、检测电路

　　除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

　　四、辅助电源

　　提供所有单一电路的不同要求电源。

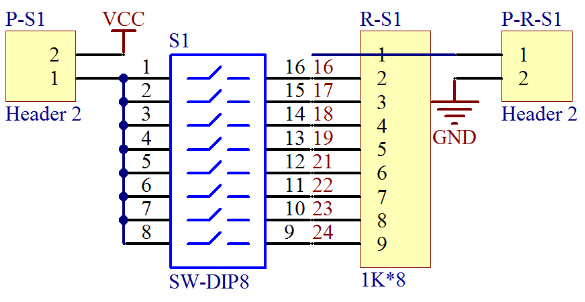

　　八位拨码开关电路原理图设计

　　拨码开关就是相当与一个开关量，拨到ON 就表示接通，OFF 就是断开，在数字电路中对 0、1，通常用于二进制输入。本课题*小系统板使用八位拨码开关作为一个字节的输入，拨到ON 时相当于输入“1”，默认输入“0”。

　八位拨码开关电路原理图设计

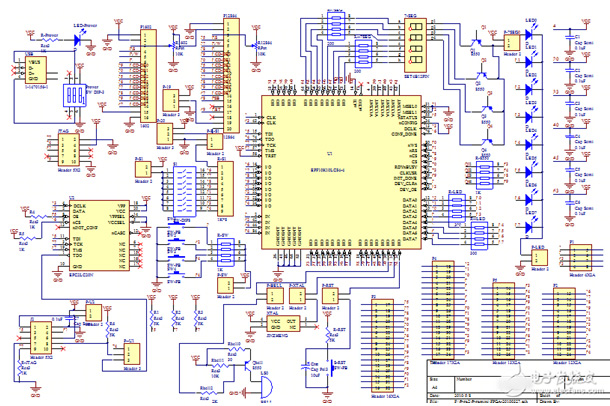

　*小系统电路设计的总体电路原理图

　　使用AlTIum 软件设计的电路原理图，FPGA *小系统板包括时钟电路、复位电路、电源电路、JATG 电路、PROM 配置电路、显示模块电路、开关电路以及各种接口电路。

*小系统电路设计的总体电路原理图

　FPGA产品的应用领域已经从原来的通信扩展到消费电子、汽车电子、工业控制、测试测量等广泛的领域。把相对成熟的技术应用到某些特定领域如通讯，视频，信息处理等等开发出满足行业需要并能被行业客户接受的产品这方面主要是FPGA技术和专业技术的结合问题，另外还有就是与专业客户的界面问题产品设计还包括专业工具类产品及民用产品，前者重点在性能，后者对价格敏感产品设计以实现产品功能为主要目的，FPGA技术是一个实现手段在这个领域，FPGA因为具备接口，控制，功能IP，内嵌CPU等特点有条件实现一个构造简单，固化程度高，功能全面的系统产品设计将是FPGA技术应用*广大的市场，具有极大的爆发性的需求空间产品设计对技术人员的要求比较高，路途也比较漫长不过现在整个行业正处在组建“首发团队”的状态，只要加入，前途光明产品设计是一种职业发展方向定位，不是简单的爱好就能做到的！产品设计领域会造就大量的电子元器件企业，东莞市勤泰电子有限公司也同步着时代脚步前行中
